Βιομηχανικά ελαιόθερμα συμβατικής καύσης – σειρά OMV

Ελαιόθερμα με σερπαντίνα (Multicoil heaters)

Τα ελαιόθερμα με σερπαντίνα σπειροειδούς τύπου (serpentine boilers) αποτελούν μια αξιόπιστη εναλλακτική λύση έναντι των παραδοσιακών συστημάτων ατμοπαραγωγής σε πληθώρα βιομηχανικών εφαρμογών.

Η ευρεία γκάμα δυνατοτήτων, σε συνδυασμό με την απαράμιλλη θερμική σταθερότητα κατά τη λειτουργία σε συνθήκες υψηλών θερμοκρασιών, καθιστούν τα ελαιόθερμα της σειράς OMV την ιδανική επιλογή για επιχειρήσεις διαφόρων μεγεθών και τεχνολογικών απαιτήσεων.

Θερμική Ισχύς

0.2 – 5.8 MW

Θερμοκρασία

Έως 350ο C

Απόδοση

έως 92%

Εκπομπές Nox Emissions

80 mg/Nm³
(χαμηλότερες τιμές κατόπιν αιτήματος)

Πλεονεκτήματα

  • Συμπαγής σχεδίαση, κατάλληλη για εγκατάσταση σε χώρους περιορισμένων διαστάσεων.
  • Εύκολη πρόσβαση μέσω του άνω καλύμματος/θυρίδας για επιθεώρηση και καθαρισμό του θαλάμου καύσης και των εσωτερικών σωληνώσεων.
  • Ευρεία γκάμα μοντέλων, από 0,2 έως 5,8 MW, που εξασφαλίζει την κατάλληλη ισχύ για κάθε συγκεκριμένη εφαρμογή.
  • Σχεδιασμένοι και κατασκευασμένοι σύμφωνα με τα σημαντικότερα διεθνή πρότυπα, όπως CE-PED, ASME, RTN, SELO.
  • Χαμηλές εκπομπές NOx, κάτω από 80 mg/m³, χάρη στη βελτιστοποιημένη συνεργασία με οποιονδήποτε καυστήρα της αγοράς, σύμφωνα με τις Βέλτιστες Διαθέσιμες Τεχνικές (BAT).
  • Σύστημα καύσης κατάλληλο για διάφορους τύπους καυσίμων.
  • Δυνατότητα αύξησης της απόδοσης μέσω της εγκατάστασης προθερμαντήρα αέρα.
  • Έξυπνο σύστημα παρακολούθησης λειτουργικών παραμέτρων και ελέγχου του λέβητα, με δυνατότητα απρόσκοπτης ενσωμάτωσης στο αυτοματοποιημένο σύστημα των γραμμών παραγωγής.
  • Υψηλή θερμική απόδοση και ομοιόμορφη μεταφορά θερμότητας, χάρη στη σχεδίαση πολλαπλών σπειρών σερπαντίνας (multicoil) και τον μεγάλο όγκο του θαλάμου καύσης.
  • Η ελάχιστη διαφορά θερμοκρασίας μεταξύ της μέσης θερμοκρασίας και της θερμοκρασίας επιφάνειας (film temperature) του διαθερμικού λαδιού αποτρέπει τη διάσπαση (cracking) και την θερμική υποβάθμιση, αυξάνοντας έτσι τη διάρκεια ζωής του εξοπλισμού.

Τεχνολογία

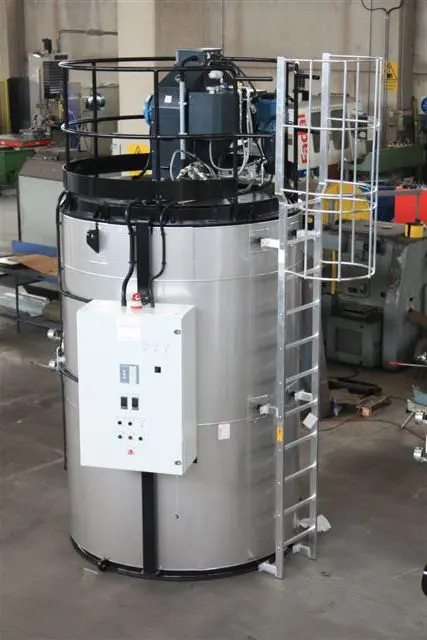

Τα μοντέλα OMV είναι ελαιόθερμα διαθερμικού λαδιού, διαθέσιμοι σε οριζόντια ή κάθετη διάταξη, και αποτελούνται από σερπαντίνα τοποθετημένη μέσα σε κυλινδρικό κέλυφος, πλήρως εξοπλισμένο με όλες τις απαραίτητες διατάξεις ελέγχου και ασφαλείας.

Διατίθενται σε εύρος ισχύος από 0,2 έως 5,8 MW θερμικής ικανότητας, με πίεση σχεδιασμού 10 barg και θερμοκρασία σχεδιασμού 350°C.

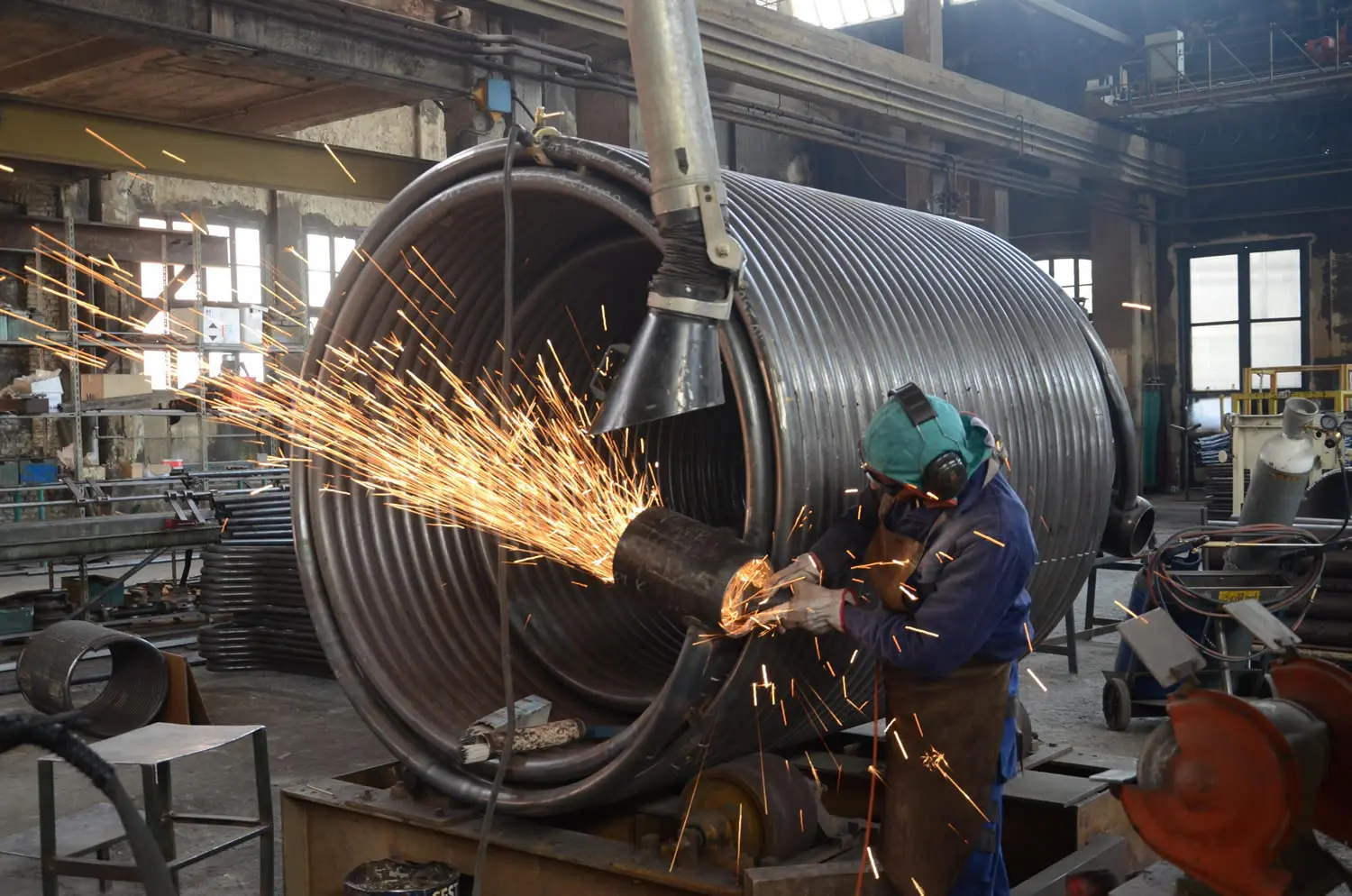

Η ομοιόμορφη μεταφορά θερμότητας στους λέβητες λαδιού OMV εξασφαλίζεται από τον εξειδικευμένο εξοπλισμό με τον οποίο πραγματοποιείται η καμπύλωση των σωλήνων της σερπαντίνας στις εγκαταστάσεις μας, σχεδιασμένο ειδικά για την Cannon Bono. Οι σπείρες τοποθετούνται όσο το δυνατόν πιο κοντά μεταξύ τους, χωρίς στένωση ή παραμόρφωση του σωλήνα σε όλο το μήκος του.

Η σειρά OMV χαρακτηρίζεται από υψηλή θερμική απόδοση χάρη στη σχεδίαση τριών διαδρομών καυσαερίων (3-pass design).

Η προστασία του θερμικού λαδιού επιτυγχάνεται μέσω της μείωσης της διαμέτρου των σωλήνων στο τμήμα ακτινοβολίας (radiant section), γεγονός που αυξάνει την ταχύτητα ροής του λαδιού στα πιο κρίσιμα σημεία του ελαιόθερμου. Παράλληλα, η χαμηλή πτώση πίεσης εξασφαλίζεται χάρη στη παράλληλη ροή του λαδιού μέσα στην σερπαντίνα.

Τα ελαιόθερμα διαθέτουν προθερμαντήρα αέρα καύσης, τοποθετημένο στην έξοδο των καυσαερίων, ο οποίος αυξάνει τη θερμική απόδοση έως και 92%.

Ο θάλαμος καύσης βρίσκεται κατά μήκος του άξονα της εσωτερικής σερπαντίνας.

Στην τυπική έκδοση, ο καυστήρας είναι τοποθετημένος στην επάνω πλευρά, ενώ, εφόσον απαιτείται, τα μοντέλα OMV μπορούν να κατασκευαστούν και σε οριζόντια διάταξη. Οι διαστάσεις του θαλάμου καύσης είναι μεγιστοποιημένες ώστε να εξασφαλίζουν πιο αποδοτική καύση του καυσίμου και μειωμένες εκπομπές NOx.

Ολόκληρη η κατασκευή τοποθετείται μέσα σε κυλινδρικό περίβλημα, με παχύ θερμομονωτικό στρώμα από πυκνό ορυκτοβάμβακα, εξασφαλίζοντας μέγιστη θερμική απόδοση και ασφάλεια.

Τα ελαιόθερμα της σειράς OMV κατασκευάζονται και πιστοποιούνται σύμφωνα με την Ευρωπαϊκή Οδηγία PED, ενώ μπορούν επίσης να συμμορφώνονται με άλλους διεθνείς κώδικες και πρότυπα, όπως ASME, RTN, SELO, κ.ά., ανάλογα με τις απαιτήσεις του εκάστοτε έργου.
