Ατμογεννήτριες τύπου Flash Coil – Σειρές UM και UM-HP

Για άμεση παραγωγή ατμού, οι ατμογεννήτριες απαιτούν μόλις 2-3 λεπτά για εκκίνηση και παροχή ατμού, προσφέροντας ευρύ φάσμα παραγωγικότητας και πίεσης σχεδιασμού. Οι σειρές UM και UM-HP αποτελούν την ιδανική επιλογή για εφαρμογές που απαιτούν μικρή παροχή ατμού, ταχεία εκκίνηση και μεσαίες ή υψηλές πιέσεις λειτουργίας.

Παραγωγή Ατμού

0.5 – 5 t/h

Πίεση

10 – 80 barg

Απόδοση

έως 93%

Εκπομπές No_x Emissions

80 mg/Nm³
(χαμηλότερες τιμές κατόπιν αιτήματος)

Πλεονεκτήματα

Δυνατότητα εξαίρεσης από την νομοθετική υποχρέωση ύπαρξης αδειούχου χειριστή.
Άμεση διαθεσιμότητα ατμού, ιδανική για εφαρμογές με ασυνεχή λειτουργία.

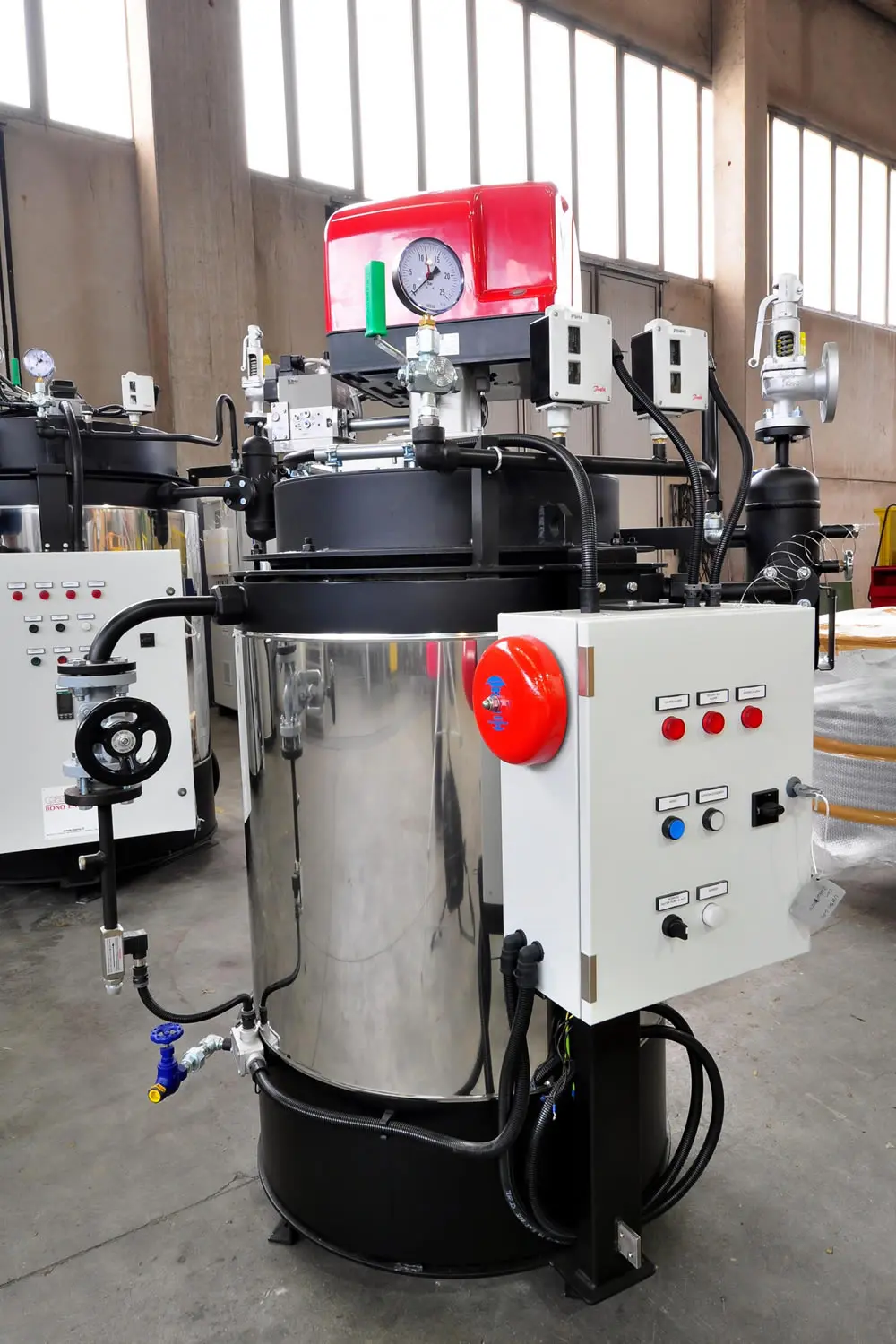

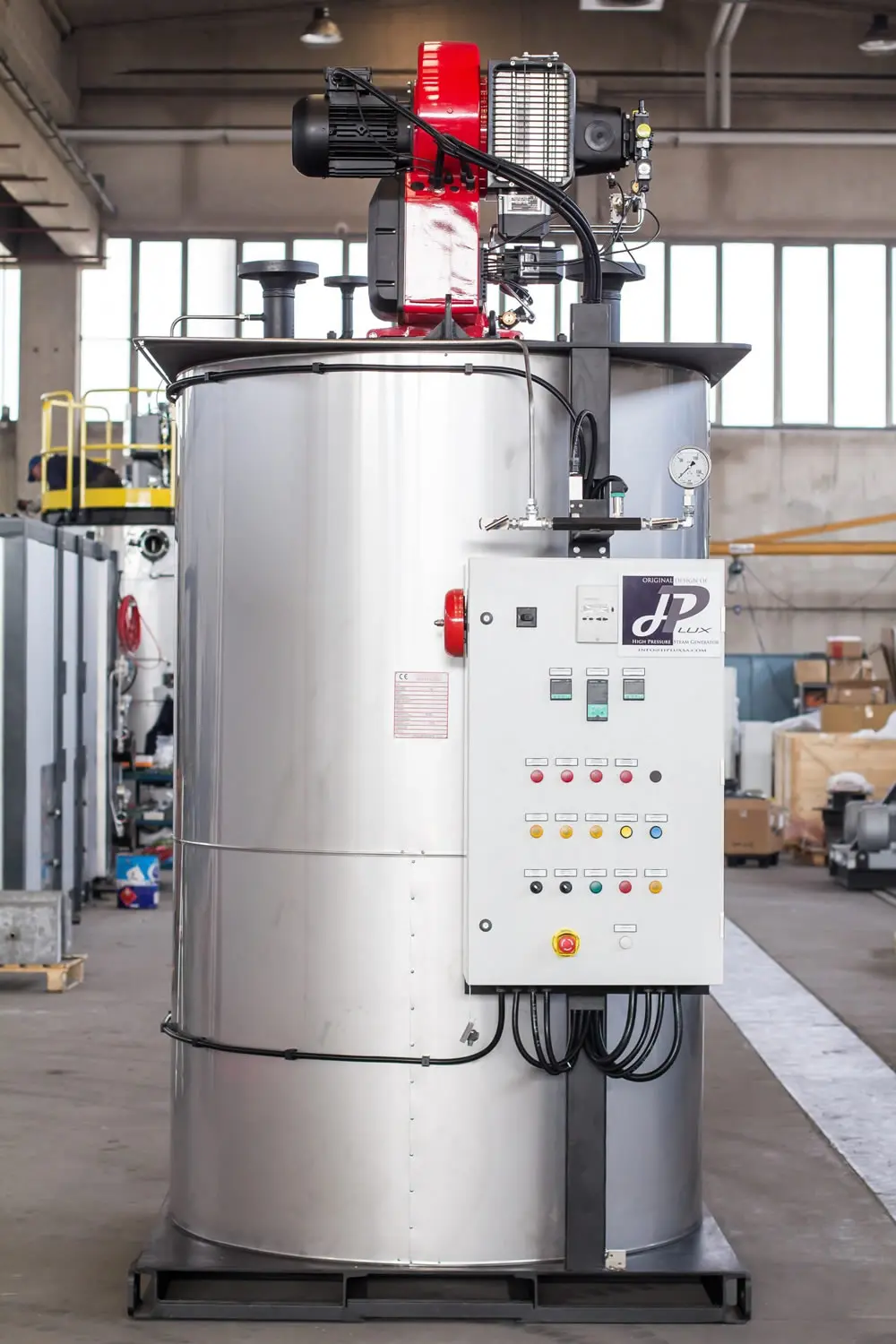

Μικρό αποτύπωμα και συμπαγής σχεδίαση, διαθέσιμη τόσο σε κάθετη όσο και σε οριζόντια διάταξη.
Προσαρμοσμένες λύσεις βάσει συγκεκριμένων απαιτήσεων του πελάτη, ειδικά για εφαρμογές υψηλής πίεσης με πίεση σχεδιασμού έως 80 barg.
Μέγιστη απόδοση, η οποία μπορεί να βελτιωθεί περαιτέρω με την προσθήκη συστήματος ανάκτησης θερμότητας (economizer), αυξάνοντας τη θερμική απόδοση.

Εκπομπές NOx μικρότερες από 80 mg/m³, χάρη στη βελτιστοποιημένη συνεργασία με κάθε καυστήρα της αγοράς (σύμφωνα με BAT).
Σύστημα καύσης κατάλληλο για διάφορους τύπους καυσίμων (φυσικό αέριο, υγραέριο, πετρέλαιο ντίζελ και υδρογόνο).
Ο εξοπλισμός UM συμμορφώνεται με τα διεθνή πρότυπα, όπως PED, ASME, SELO, GOST-R, RTH, IBR, JIS κ.ά.
Εύκολη συντήρηση: το επάνω κάλυμμα διευκολύνει την επιθεώρηση και τον καθαρισμό του θαλάμου καύσης και των εσωτερικών μερών της ατμογεννήτριας.

Τεχνολογία

Οι ατμογεννήτριες της σειράς UM διαθέτουν εξαναγκασμένη κυκλοφορία και εξασφαλίζουν εύρος παραγωγής ατμού από 500 έως 4.000 kg/h.

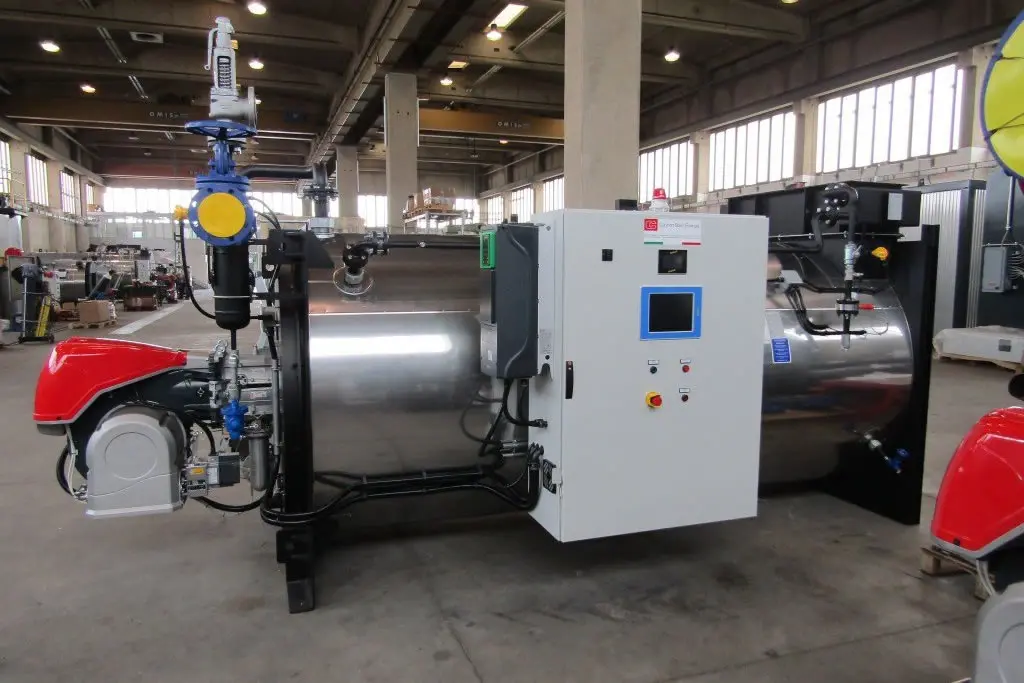

Διατίθενται σε κάθετη ή οριζόντια έκδοση, πλήρως προκατασκευασμένες και εξοπλισμένες με όλα τα απαραίτητα εξαρτήματα για άμεση σύνδεση με τις παροχές του χώρου εγκατάστασης.

Η σειρά UM-HP περιλαμβάνει ατμογεννήτριες φυσικής κυκλοφορίας. Η ατμοσερπαντίνα τους κατασκευάζεται από χάλυβα 16 Mo3, εξασφαλίζοντας μακροχρόνια αντοχή ακόμη και σε απαιτητικές συνθήκες λειτουργίας, με πίεση ατμού έως 100 barg και θερμοκρασίες έως 312°C.

Οι διαστάσεις της ατμοσερπαντίνας, ο μεγάλος θάλαμος καύσης, το χαμηλό θερμικό φορτίο και οι μικρές πτώσεις πίεσης εξασφαλίζουν κυκλοφορία ατμού ακόμη και σε χαμηλές πιέσεις.

Διατίθενται προσαρμοσμένες λύσεις για εφαρμογές υψηλής πίεσης, με πίεση σχεδιασμού έως 80 barg.

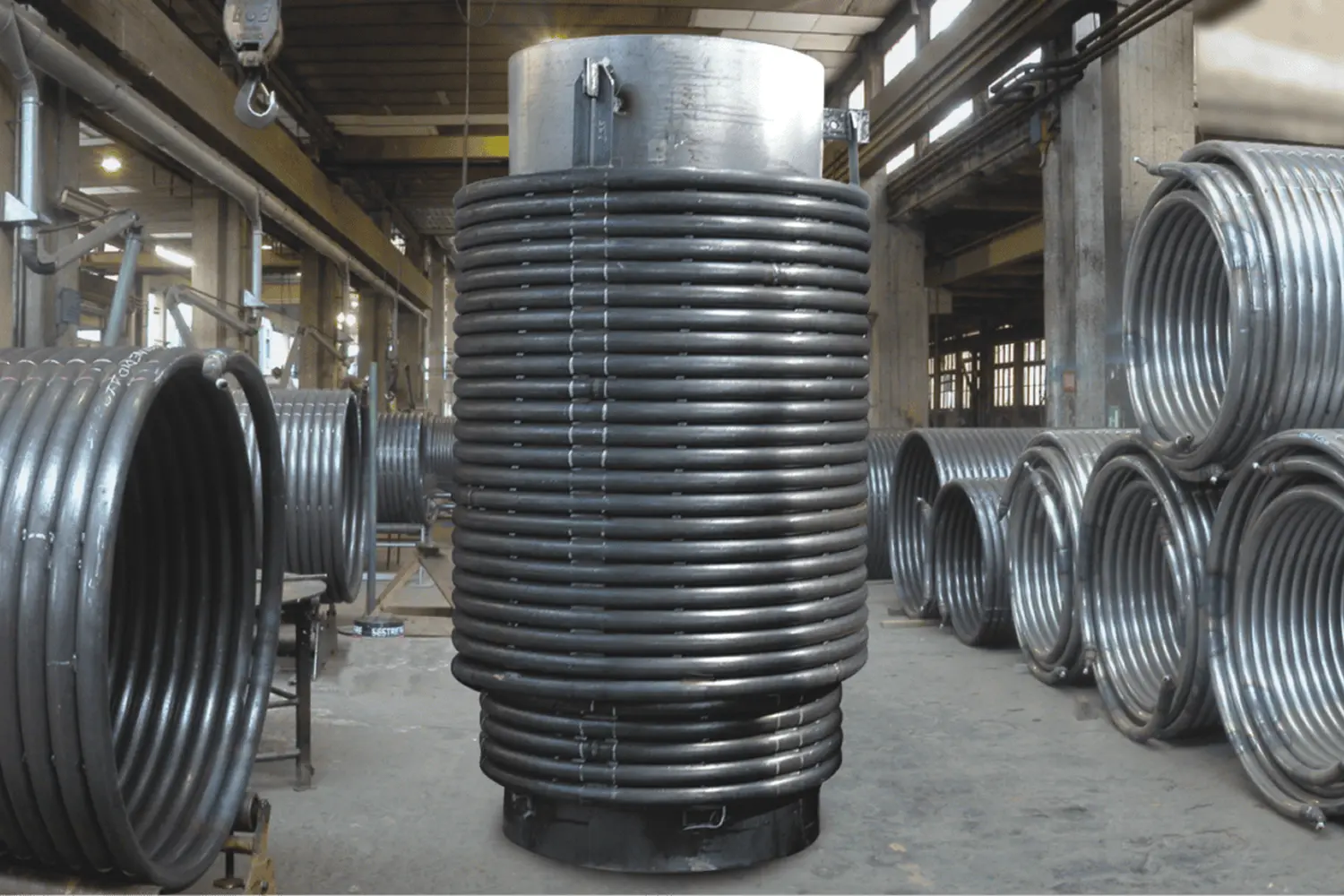

Οι ατμογεννήτριες αυτές κατασκευάζονται εσωτερικά στις εξειδικευμένες γραμμές παραγωγής της Cannon Bono, διασφαλίζοντας ακριβή και άψογη διαμόρφωση σωλήνων και σπειρών.

Το νερό, το οποίο αντλείται μέσω εμβολοφόρου αντλίας, κυκλοφορεί μέσα από σωλήνες που σχηματίζουν την επιφάνεια θέρμανσης, η οποία χωρίζεται σε τρεις ζώνες λειτουργίας:

Προθέρμανση του νερού τροφοδοσίας
Μετατροπή του νερού σε ατμό
Ελαφρά υπερθέρμανση του ατμού για μείωση του ποσοστού υγρασίας.

Οι ατμογεννήτριες της σειράς UM διατίθενται σε τυπικές και ειδικές εκδόσεις εγκαταστάσεων σε container.

Ιδανικές για εξειδικευμένες βιομηχανικές εφαρμογές, όπως διυλιστήρια βρώσιμων ελαίων, οι ατμογεννήτριες UM-HP είναι πλήρως προσαρμοσμένες και σχεδιάζονται σύμφωνα με τις ανάγκες του εκάστοτε πελάτη.
